Så här kan en förfrågan se ut
“Vi vill lägga om en sliten innergårdsinfart där markstenen har börjat sätta sig och vatten blir stående efter regn. Infarten behöver tåla biltrafik, få tydligare avrinning och passa ihop med gårdsmiljön utan att nivåerna mot port och fasad ställer till problem.”

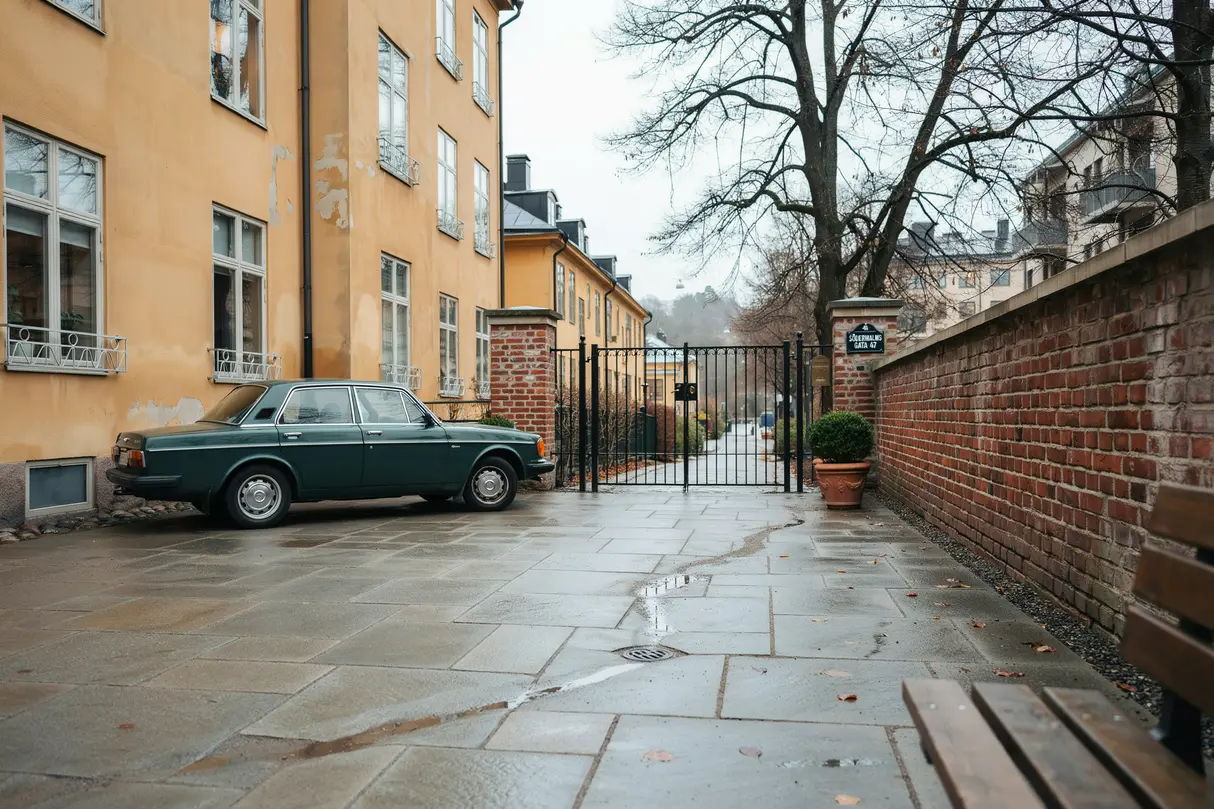

Så byggs en hållbar innergårdsinfart i Södermalm Stockholm
Innergårdsinfarter i tät kvartersmiljö ställer höga krav på underbyggnad, lutningar och kantstöd eftersom ytan både ska bära återkommande trafik och fungera nära portar, stuprör och äldre husgrunder. Där marken har rört sig eller där tidigare sten lagts på ett tunt bärlager brukar beläggningen börja vandra, fogarna öppnar sig och vatten söker sig mot fel håll. Då tas det översta lagret upp, undergrunden justeras och en ny uppbyggnad läggs med rätt tjocklek för den belastning som förekommer på en innergårdsinfart.
I Södermalm Stockholm förekommer ofta begränsade arbetsytor, trånga passager och behov av noggrann höjdsättning mot dörrtrösklar, källarnedgångar och dagvattenpunkter. Därför delas ytan upp i tydliga sektioner, befintliga nivåer mäts in och fall planeras så att regnvatten leds bort utan att samlas intill fasad eller portgång. Beläggningen läggs sedan med ett slitstarkt sättlager, väl packade fogar och avslut som håller stenarna på plats över tid.
Rivning, sortering och kontroll av underlaget
Före ny läggning lyfts befintlig marksten, kantsten och lösa sättlager bort. Ytan rensas ned till bärande nivå och material som inte längre håller form sorteras ut. På en innergårdsinfart ligger problemet ofta djupare än i själva stenytan. Sättningar uppstår när bärlagret saknar rätt fraktion, när finmaterial har vandrat upp eller när packningen varit otillräcklig. Därför kontrolleras undergrunden noga innan ny uppbyggnad sker, särskilt i hjulspår, vid svängpunkter och där vatten tidigare har stått kvar.
Bärlager, fall och kantlåsning
En vanlig uppbyggnad för den här typen av yta består av geotextil mot undergrunden, därefter ett bärlager av krossmaterial i fraktionen 0-32 eller 0-40 som läggs i skikt och packas stegvis. Tjockleken hamnar ofta kring 150 till 250 mm beroende på markens skick och den trafik som ska tas upp. Ovanpå detta dras ett sättlager av stenmjöl eller kross 2-5 i cirka 30 till 40 mm. Fallet hålls ofta runt 1:50 till 1:40 för att ge säker avrinning utan att ytan upplevs brant för gångtrafik. Kantstöd gjuts eller sätts i stabil bädd så att stenytan låses och inte trycks ut i ytterkanterna.
Vid anslutning mot brunnar och ränndalar finjusteras nivåerna noggrant. Där dagvatten behöver fångas upp används ofta linjeavvattning eller omramning kring befintlig brunn. Det minskar risken för att vatten pressas mot byggnaden vid skyfall och gör ytan lättare att hålla fri från is vintertid.
Val av sten och läggningsmönster för gårdsmiljö
På en innergårdsinfart väljs ofta marksten eller betongplattor med tillräcklig tjocklek för fordonslast. Ett vanligt val är körbar marksten på 60 eller 80 mm beroende på användning, medan gångytor intill kan få ett smäckrare format. För att klara bromsning och svängrörelser används ofta förband som fördelar lasten väl, till exempel halvförband eller fiskbensmönster. Raka skärningar mot fasad, brunnsdetaljer och trappsteg ger dessutom en yta som blir lättare att underhålla.
Fogning och packning av den färdiga ytan
När stenarna ligger i rätt höjd vibreras ytan med skyddad platta för att undvika märken. Fogarna fylls därefter med fogsand eller hårdfog anpassad till stenbredd och användning. På en infart där hjullast förekommer är det viktigt att fogarna fylls helt och efterfylls när stenen satt sig i sitt slutliga läge. En tät och välfylld fog hjälper hela ytan att arbeta som en sammanhängande konstruktion och minskar risken för framtida rörelser.
Liknande arbeten på innergårdsinfarter
Plattläggning och renovering av en innergårdsinfart omfattar ofta upptagning av gammal beläggning, justering av höjder och uppbyggnad av ett nytt bärande underlag som klarar både gångtrafik och återkommande bilpassager. I tät stadsmiljö behöver transporter, materialupplag och packning anpassas till begränsade ytor, samtidigt som avrinning mot brunnar och ränndalar måste fungera direkt när ytan tas i bruk.
Under arbetet kontrolleras nivåskillnader mot portöppningar, källartrappor och fasadliv så att färdig höjd blir rätt. Där dagvattenhantering påverkas av ombyggnaden behöver lutningar och anslutningar utföras enligt Boverkets byggregler, BBR. Om el eller belysning berörs i marken måste elarbetena utföras av behörig elinstallatör enligt Elsäkerhetsverkets krav.
- ✓ Upptagning av befintlig marksten och rensning till bärande nivå
- ✓ Nytt bärlager med packade skikt av krossmaterial
- ✓ Sättning av kantstöd och justering kring brunnar och anslutningar
- ✓ Läggning av körbar marksten med fogning och vibrationspackning
- ✓ Höjdsättning med fall för säker avrinning från byggnad och port
